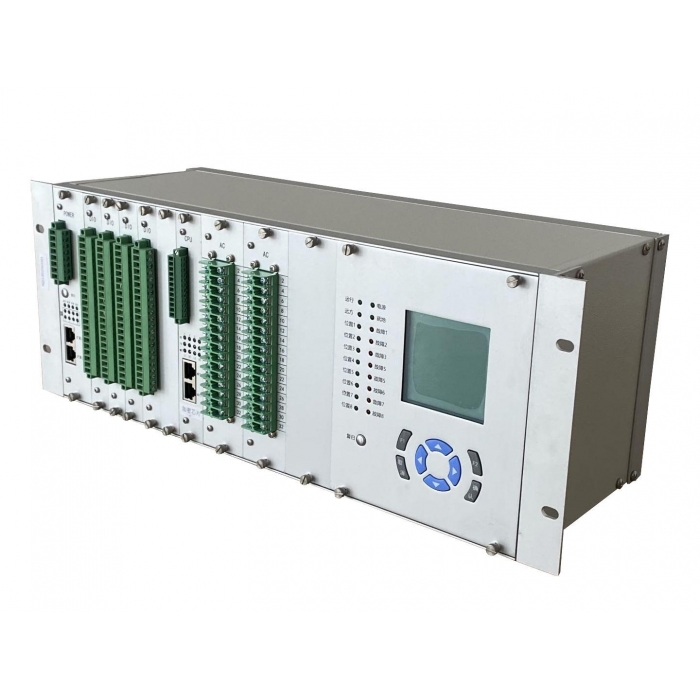

簡介：LW5100 系列配電站所終端（DTU）是針對10kV 開閉所、環網柜、開關站的運行特點設計的新一代高可靠性、高性價比的配電自動化終端裝置。該產品適用于10kV 開閉所、環網柜、開關站的自動化工程，完成環網柜、開閉所、開關站開關的監測、控制、保護等自動化功能。該產品可實現同時對多條線路數據采集與控制、故障檢測、故障定位、故障區域隔離等，并能及時對非故障區域恢復供電，有效提高配電網的供電可靠性。
型號：
| LW5100 | 三遙型站所終端（可帶顯示屏） |
| LW5101 | 二遙標準型站所終端 |
| LW5102 | 二遙動作型站所終端（看門狗） |
特點：
采用先進的全可編程 SoC 設計帶雙核 ARM 處理器，具備強大、快速、高效的運算處理能力。
可選配中英文液晶顯示，人機界面友善、操作方便。
采用多層印制板及表面貼裝技術，強弱電嚴格分離，達到高標準電磁兼容性能。
采用高分辨率采樣芯片，精度高，測量精確。
模塊化、組態化嵌入式軟件功能設計，功能強大，配置靈活。
采用高可靠性設計，并具有完善的自檢功能，保證裝置可靠運行。
模塊化硬件設計，硬件資源豐富、配置靈活、可擴展性強。

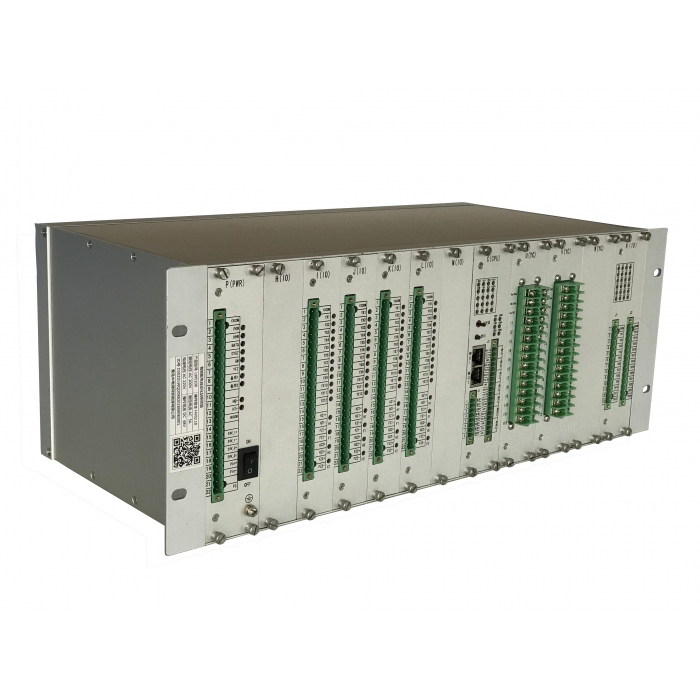

采用前接線、標準背插式、全鋁機箱，可組屏安裝，也可安裝在封閉式機柜內。

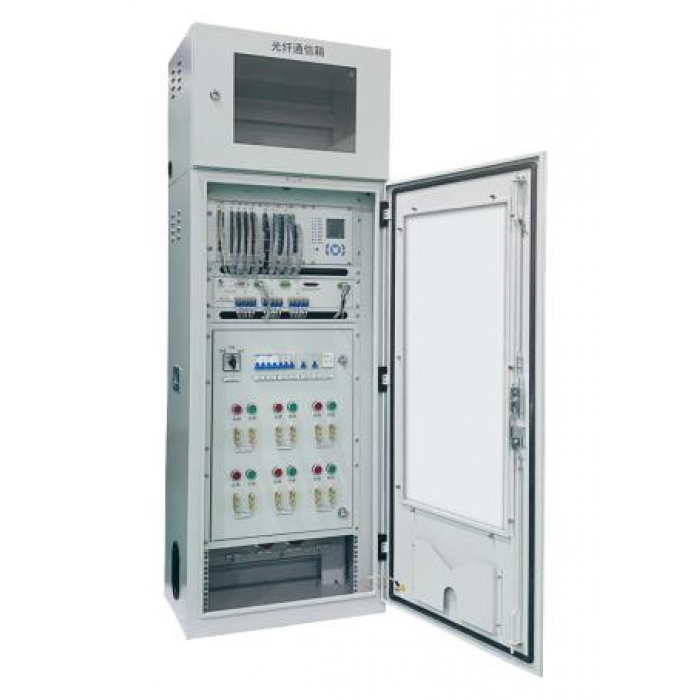

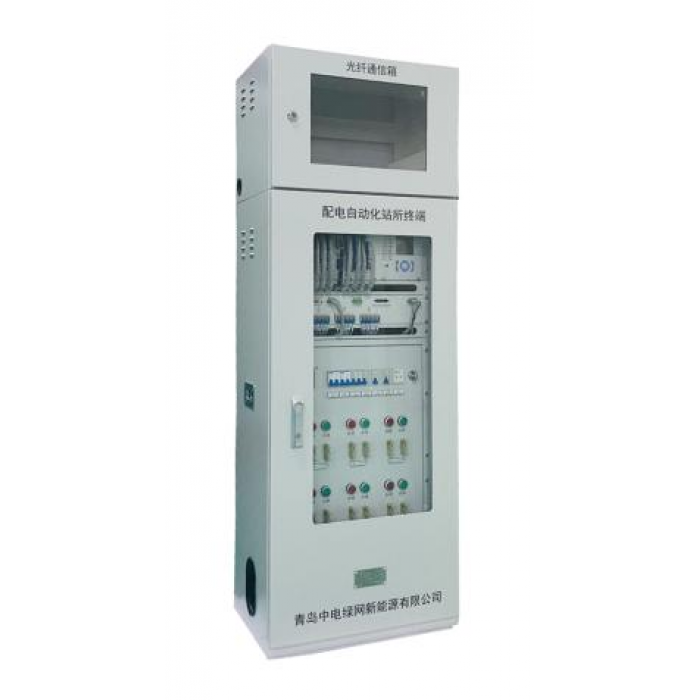

具備 IP54 防護等級全金屬防水、防塵機柜，可應用于室外環境。
先進的暫態型小電流接地選線算法，選線成功率高達 90%以上。
裝置具有多組以太網、RS232、RS485 等通訊接口，方便與各類主站系統及其他智能設備連接通訊。
符合國家電網公司標準化一二次融合設計。
支持國家電網公司標準軟加密、硬加密功能。
主要功能：
1. 遙測功能
裝置可實時采集測量電壓、電流、頻率、有功功率、無功功率、功率因數、直流信號等；支持多達 12 個回路的遙測量采集與計算，并能根據要求靈活擴展；利用先進的頻率跟蹤技術，實現交流測量的自動跟蹤調節；支持高精度有功電度、無功電度的計量；支持 2~19 次諧波計算與電能質量分析。
2. 遙信功能
裝置可支持多達 80 路開關量采集接口，可用于采集斷路器位置、刀閘位置、開關儲能狀態等開關量。遙信變位的 SOE分辨率不大于 2ms，且支持遙信防抖功能，防抖時間可設。
3. 遙控功能
裝置可接收遠方遙控命令進行斷路器的分閘、合閘控制操作，也可通過控制面板分合閘按鈕對斷路器進行手動分閘、合閘控制操作。裝置可控制多達 12 個開關，并能根據需求進行靈活擴展。保護定值的修改、保護功能的投退均可由遠方遙控進行。
4. 故障判別與處理功能
裝置適用于中性點不接地、經小電阻接地、以及經消弧線圈接地等不同接地方式下的配電網，具備過流、零序過流、小電流接地、涌流閉鎖、非遮斷電流閉鎖、重合閘等豐富的保護功能，通過先進可靠的保護算法，針對配電網常見的短路故障和接地故障進行準確的故障判別和處理，并能將故障處理的結果以通信的方式上報到主站，實現故障的快速定位、隔離以及非故障區域的恢復供電。
5. 事件記錄功能
裝置具有大容量事件記錄功能，裝置掉電后記錄不丟失。事件包括 SOE、故障事件、遙信變位事件和遙控操作事件、裝置自檢事件等。
6. 故障錄波功能
裝置具有故障錄波功能，可以將系統發生故障時的故障信息以標準 COMTRADE 的格式進行保存。錄波數據可以由通訊接口傳送到主站系統，在主站系統軟件中顯示錄波數據和波形。裝置掉電后錄波數據不丟失。
7. 對時功能
裝置支持多種對時方式，如 IRIG-B 碼、GPS-PPS/PPM、以及網絡規約對時等，對時精度高。
8. 通信功能
裝置具備以太網、RS232、RS485 等多種通信接口，支持 IEC101、IEC104、Modbus等多種工業及電力通信規約。支持以“軟加密”或者“硬加密”的方式與配電自動化主站通信。
9. 電源管理功能
裝置支持對整個電源系統的監視和告警、主電源和備用電源的自動切換、以及蓄電池的手動、自動活化功能。
10. 維護功能
裝置具備專門的維護接口，可連接到上位機維護軟件對裝置進行維護調試，也可通過通信的方式進行遠程維護調試。
